Tìm hiểu sâu về mạch hot swap trên bàn phím cơ custom hiện đại

Bạn vẫn thường nghe nói dân chơi custom chắc chắn phải có ít nhất một chiếc bàn phím cơ hot swap trong tay. Bàn phím cơ hot swap ý muốn nói tới các bàn phím cơ mà phần bo mạch PCB bên dưới các phím và switch được thiết kế đặc biệt, với dụng ý dành cho việc độ phím dễ dàng hơn. Nhờ vậy người dùng có thể dễ dàng thay switch, gỡ switch mà không cần phải hàn/ rã hàn.

[Xem thêm Bàn phím cơ hot swap là gì?]

Vậy cụ thể mạch hot swap là gì, vì sao lại có mặt trên đời này và có gì khác so với mạch truyền thống của bàn phím cơ?

Mạch hot swap khác gì mạch hàn?

Trên các bàn phím cơ hiện nay có hai dạng bo mạch PCB: một là dạng mạch hot swap, hai là dạng mạch hàn cứng. Các bo mạch hàn đã cố định mọi thành phần lại với nhau bằng các mối hàn. Để động chạm vào bo mạch hàn, bạn không chỉ cần tới các dụng cụ chuyên dụng (mỏ hàn, kim loại) mà còn cần cả kiến thức căn bản, nâng cao về chi tiết thành phần cũng như kỹ năng hàn và rã hàn. Chính vì vậy mà quá trình chơi độ phím cơ trở nên vô cùng phức tạp, nhất là khi muốn thay đổi các thành phần sâu bên trong như switch, plate, stab… Sự khó khăn đã ngăn cản vô số niềm đam mê tìm tòi của nhiều bạn hứng thú với custom keyboard. Từ đó các bàn phím cơ mạch hot swap đã ra đời.

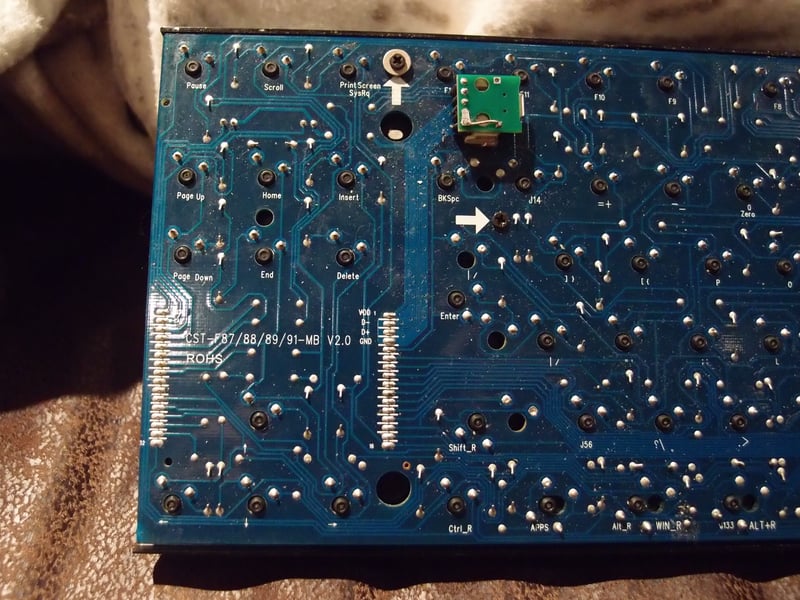

Mạch hàn trên một bàn phím Filco stock keyboard
Mạch hot swap trên bàn phím cơ custom Glorious GMMK PRO RGB Mạch hot swap được thiết kế đặc biệt ngay từ khi xuất xưởng, để bạn có thể tháo switch cũ gắn switch mới vào dễ dàng mà không cần dụng cụ phức tạp, hay công cụ hàn và bất kỳ kỹ năng khó nuốt nào. Việc bàn cần làm chỉ là chuẩn bị một keycap puller, switch puller, và bắt đầu hành trình gỡ switch, gắn switch của mình.

Soi kỹ vào mạch hot swap trên bàn phím cơ custom hiện đại

Điểm quan trọng nhất trong các mạch hot swap chính là các SOCKET. Có thể hiểu nôm na socket chính là phần bệ đỡ dưới chân của của các switch. Trên các bàn phím mạch hot swap, khi đã gỡ switch cũ ra, bạn sẽ thấy phần socket này lộ diện. Từ đó chỉ cần nhấn switch mới vào vị trí socket đang trống là hoàn tất quá trình thay switch dễ dàng.
Mạch hot swap trên bàn phím cơ custom hiện đại giúp việc custom sâu dễ dàng nhanh chóng hơn bao giờ hết Mạch hot swap trên các bàn phím cơ custom hiện đại thường có hai dạng: 3 pin và 5 pin. Hai thiết kế này khác nhau và có ưu nhược điểm riêng. Ta sẽ bàn trong một bài khác tiếp theo chủ đề này. Nhìn chung, hot swap 5 pin sẽ có độ tương thích rộng, tốt hơn và vững chãi hơn các mạch hot swap 3 pin. Nên ở đây để tìm hiểu sâu về mạch hot swap trên bàn phím cơ custom hiện đại, ta sẽ nói đại diện chuẩn chỉnh nhất là hot swap 5 pin. Đây là hình cận cảnh một socket của hot swap 5 pin. Bạn có thể thấy trong đó:

• Hai lỗ được khoanh tròn màu xanh là LEG HOLES: tương ứng là chỗ dùng để khớp với 2 LEG nhựa của switch cơ học
• Hai lỗ lớn hơn khoanh tròn màu đỏ là PIN HOLES: là nơi 2 chân kim loại của switch tiếp xúc và kết nối với bo mạch
• Lỗ tròn lớn nhất khoanh màu tím là STEM HOLE là vị trí khớp với phần Stem Casing ở mặt dưới switch cơ học
• Lỗ tròn còn lại là dành cho đèn LED

Trong đó cần đặc biệt lưu ý hai lỗ lớn màu xanh. Chúng là nơi chân kim loại của switch tiếp xúc và kết nối với bo mạch nên tuyệt đối không để hai chân này bị gập khi gắn switch mới vào. Trường hợp hai chân này của switch không đưa vào lỗ một cách chính xác, tới tận cùng thì ký tự tại chỗ đó có thể không ăn.

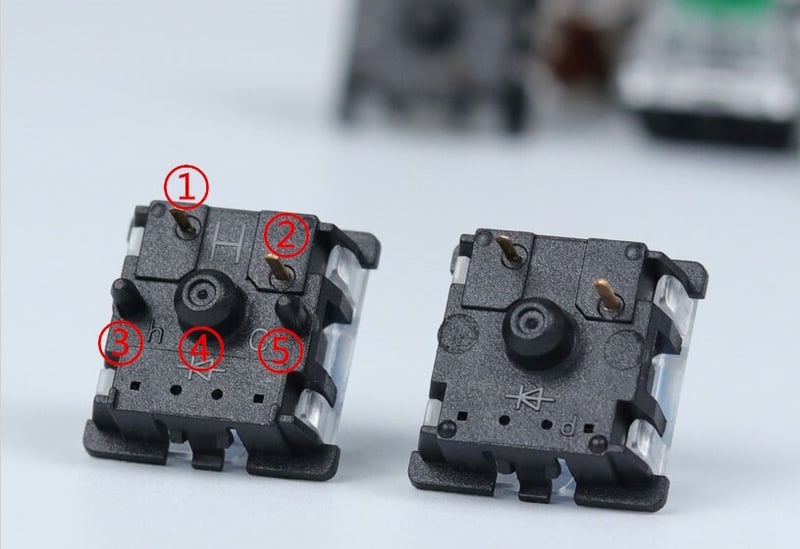

Đây là mặt dưới của switch cơ 5 pin. Các vòng tròn tô màu là chỗ cần được khớp đúng vị trí với các chân tương ứng trên socket của mạch hot swap. Cách tốt nhất là dựa vào các lỗ ngàm trên cạnh bên của thân switch để canh chỉnh đúng vị trí khi gắn vào. Khi gắn switch vào socket cần nhìn 4 cạnh của Switch để xác định vị trí lỗ ngàm móc, thông thường thì cả 4 cạnh của Switch đều có lỗ ngàm móc. Các lỗ ngàm móc nằm ở chính giữa các cạnh nên các bạn thấy vị trí bị lõm trên cạnh chính là ngàm móc. Chỉ cần canh đúng các vị trí này thì chắc chắn các lỗ vào khớp với nhau.
Bên trái là switch cơ 5 pin vs bên phải là switch cơ 3 pin Với switch 5 pin mà mạch hot swap chỉ có 3 pin thì bạn cần cắt bỏ 2 chân NHỰA mặt sau switch để gắn vào khớp. Còn đã có mạch hot swap 5 pin trong tay thì switch bao nhiêu chân cũng ok cả.

[Xem thêm Top bàn phím cơ custom hot swap tốt nhất hiện nay]

Tóm lại

Mạch hot swap là linh hồn của một bàn phím cơ hot swap hiện đại, thứ giúp bạn có thể custom được dễ dàng nhiều chi tiết trong ngoài. Và trong mạch hot swap thì các socket chính là linh hồn. Quan sát kỹ các vị trí lỗ trên socket và các phần ở mặt sau switch, thử cẩn thận với switch đầu tiên và giữ nguyên sự cẩn trọng kể cả khi đã quen tay. Như vậy bạn sẽ đảm bảo luôn thao tác đúng và chính xác trên mọi bàn phím cơ custom hot swap của mình.
