Kể nghe chuyện một người anh em tự build chiếc bàn phím cơ đầu đời-P2

(Phần 1 - Chuẩn bị những gì để tự build bàn phím cơ. Xem tại đây) KẾT NỐI MỌI THỨ LẠI VỚI NHAU Trước tiên bạn cần kiểm tra kỹ để đảm bảo miếng PCB đang hoạt động tốt. Đừng để đến khi bắt đầu cho mọi thứ lên rồi mới nhận ra nó có vấn đề. Có thể kiểm tra bằng cách dùng một miếng kim loại nhỏ kết nối với mỗi miếng tiếp xúc của switch. À có thể dùng một cái kẹp giấy cũng tốt. Anh em cũng có thể search và download các công cụ Online keyboard testing Tool. Khi đó chỉ cần cắm PCB qua cáp USB, tải lên web và kiểm tra từng switch một theo vị trí.

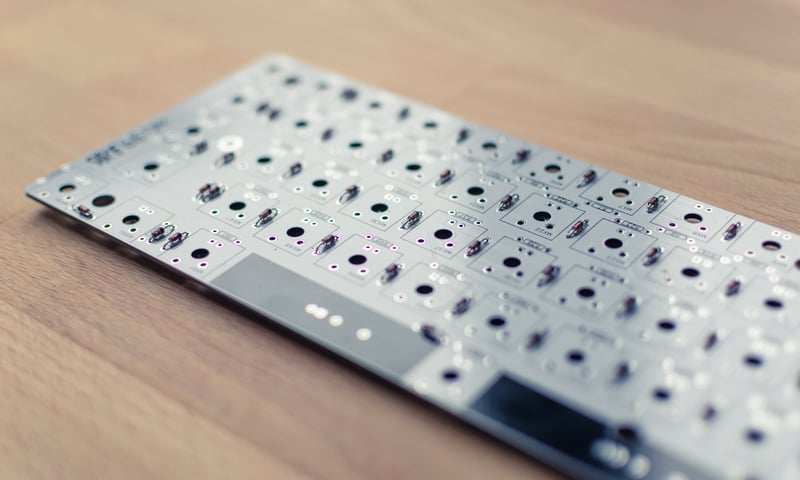

Cần kiểm tra kỹ xem PCB đang hoạt động tốt hay không bằng Kẹp giấy hay các tool online Cách kết nối mọi phụ kiện lại với nhau sẽ hoàn toàn phụ thuộc vào loại linh kiện và bàn phím mà bạn đang muốn build. Ở đây tôi sẽ chỉ có thể nói cách làm của mình dựa trên bảng tôi đang định build. Cần kiên nhẫn khi đưa bộ ổn định vào Đầu tiên tôi cài bộ ổn định vào bảng mạch. Bạn cần chắc chắn đặt đúng vị trí của chúng để không gây ra lỗi nền tảng nào cho bàn phím. Nhiều PCB hỗ trợ nhiều hơn một bố cục, nghĩa là sẽ có một số lỗ nhất định mà bạn không dùng. Cho bàn phím lần này tôi chọn bố cục UK, nghĩa là có một phím Shift trái ngắn hơn không cần bộ ổn định, và một phím Enter có bộ ổn định gắn theo chiều dọc. Bởi vì em bàn phím này sẽ có cỡ 75% nên phím Shift phải cũng cần ngắn hơn để đủ chỗ cho bộ mũi tên. Hãy thuộc nằm lòng bố cục bàn phím của mình trong bước đưa bộ ổn định vào. Nếu không sẽ rất phiền nhiễu ở các phần sau. Bộ ổn định Cherry mà tôi đặt mua là ở dạng tháo rời từ đầu. Nên tôi cần đặt các stem ổn định vào các vỏ tương ứng (housing) trước khi gắp thanh kim loại vào cả hai mặt. Hơi khó một chút, nhưng khi đã làm được một hai lần rồi thì những lần sau không thành vấn đề nữa. Sau khi hoàn tất thì đưa toàn bộ ổn định kẹp nó vào hai lỗ của PCB. Tiếp theo là các switches. Giống như khi làm việc với bộ ổn định, chúng ta cũng cần chú ý để các switch nằm đúng vị trí theo bố cục bảng dựng. Bạn có thể double check trước bằng cách áp keycaps vào switch tương ứng của nó, đặc biệt với những switch đa hướng (multiple placement options). Sau đó các switch vào đúng lỗ. Việc của bạn là chỉ cần nhớ vị trí các lỗ này sau khi hoàn tất. Tốt nhất nên lấy điện thoại chụp hình lại cho chắc. Đối với plate-mounted board, tôi cần phải đặt từng switch vào PCB thông qua plate. Sau khi đặt tất cả vào, lật PCB lại và hàn. Hàn cũng là một quy trình gây khó khăn và nản chí nhiều anh em. Nếu anh em chưa biết cách hàn thì có thể xem các video hướng dẫn trên youtube. Còn với tôi thì chỉ muốn chia sẻ một vài lưu ý sau khi hàn:

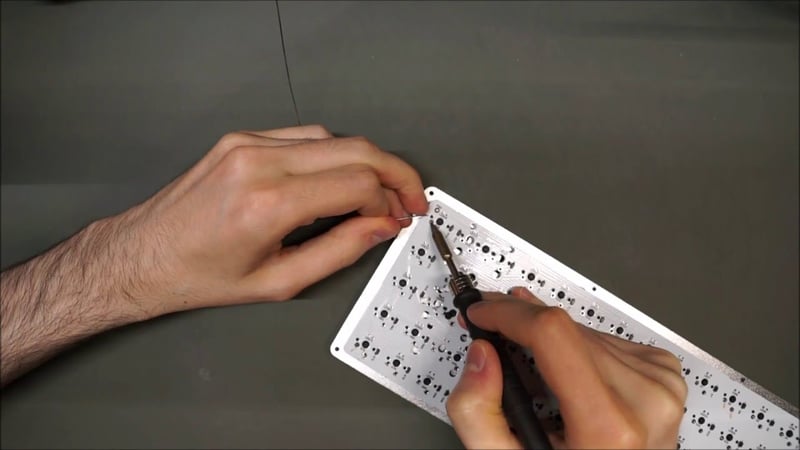

• Dùng nhiệt độ đồng đều cho cả pin switch và tiếp điểm điện. Sau đó mới hàn hai cái lại với nhau.
• Muốn cho mối hàn có hình nón gọn gàng, đừng dùng quá nhiều kim loại hàn, nó sẽ bị bẹt ra thành hình vòm. Chỉ dùng một lượng vừa đủ để nối hai chi tiết đó lại với nhau thôi.
• Nếu hàn chảy ra không đúng cách thì đừng có gắng tăng nhiệt hay tăng kim loại hàn mà hãy dừng lại xem kỹ có trục trặc hay sai sót gì không
• Hãy kiên nhẫn chờ cho mối hàn nguội đi, xem kỹ lại và chỉnh sửa nếu cần. Từng mối từng mối một cho đến khi hoàn tất toàn bảng.

Hãy kiên nhẫn với công đoạn hàn Khi đã hàn xong tất cả các switch. Giờ là đến phần Case của keyboard. Với các thành phần và plan bảng dựng mà tôi đang có, thì tôi sẽ tháo hai nửa case ra, vặn PCB vào phần đáy của case. Sau đó lắp lại case với circuit board và acrylic ở bên trong. Cuối cùng là bước lắp keycaps. Đây có lẽ là phần dễ và hào hứng nhất trong suốt các công đoạn. Xem lại vị trí của các phím trên bố cục và lắp cho đúng switch tương ứng, là xong.

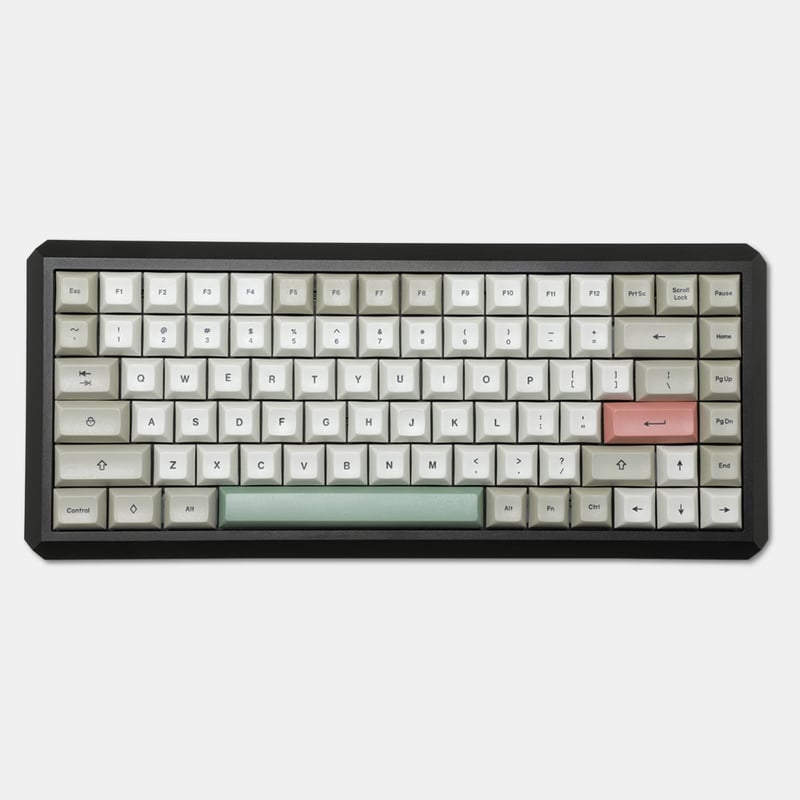

Thành quả của tôi: em bàn phím cơ dùng switch Zealious 65g, keycap retro PBT và cỡ 75% KIỂM TRA BÀN PHÍM SAU KHI HOÀN TẤT Bàn phím đã được lắp xong. Giờ ta sẽ mang nó đi testing trên máy. Chú ý loại cáp USB tương ứng với PCB của bạn. PCB của tôi dùng cáp mini USB. Và tôi cũng sẽ dùng một Online tool để kiểm tra hoạt động của bàn phím. Mà dù không dùng đến tool thì bạn cũng sẽ nhận ra bàn phím của mình còn bị lỗi hay không khi cắm vào máy tính và gõ thử. Nếu bạn muốn thay đổi bố cục của bàn phím thì đây sẽ là bước hoàn hảo cho các cài đặt mới. Nhưng trước tiên hãy tham khảo kỹ các hướng dẫn từ nhà sản xuất các thành phần đang có trong keyboard mới toanh này. XONG. Vậy là tôi đã có trên tay một chiếc bàn phím cơ 75% dùng switch Zealios 65g với keycap retro PBT hoàn hảo. Nếu bạn thích sưu tầm bàn phím, hãy cứ sưu tầm và tự tùy chỉnh các bàn phím mình đang có sẵn. Còn với môt số con nghiện thích phá phách mày mò như tôi thì có lẽ tự ráp một chiếc bàn phím cơ unique của riêng mình từ khâu đầu tiên đến khâu cuối cùng sẽ là cảnh giới cao nhất của cơn nghiện. Chúc anh em có cùng sở thích enjoy bài chia sẻ này và hôm nào cũng thử làm một em xem sao nhé. Goodluck man!
